Техническое обследование насосной станции

Cогласно техническому заданию в обследовании здания и инженерных коммуникаций КНС выполнены следующие виды работ:

• Подготовительные работы, включающие в себя:
• Сбор и анализ имеющейся проектной, исполнительной и эксплуатационной технической документации;
• Получения наряда-допуска на территорию действующего предприятия с учётом ответственности по технике безопасности при выполнении работ;
• Согласования графика обследования с эксплуатирующей организацией по времени возможного отключения действующего оборудования КНС с учётом опорожнения приёмного резервуара для обследования, с возможным получением технических условий (или рекомендаций) по условиям организации проведения обследования.

Предварительное (визуальное) обследование:

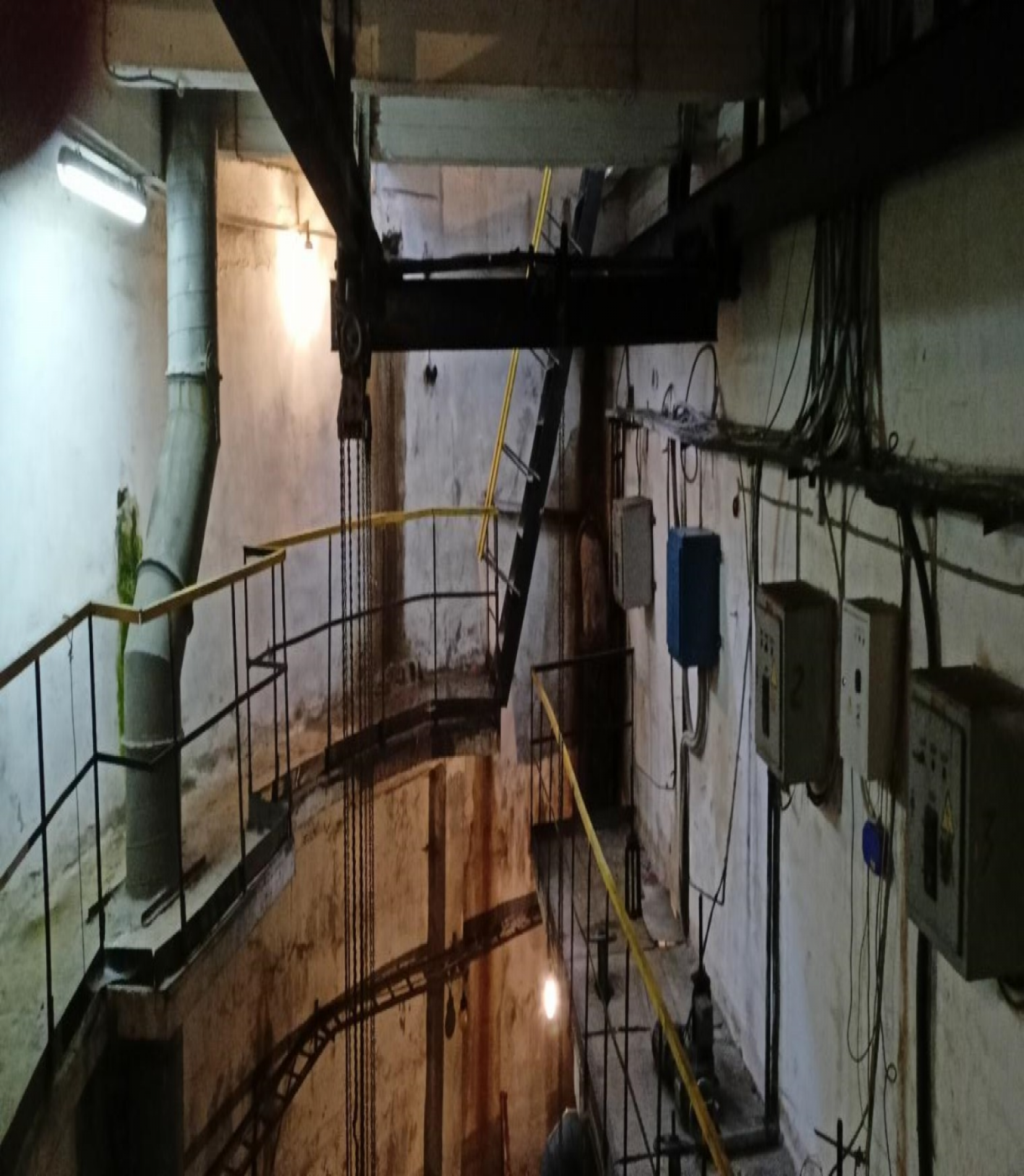

• Визуальное обследование фактического состояния конструкций и отделки надземной и поземной части КНС, инженерных коммуникаций и оборудования (в т.ч. состояние насосов и электродвигателей);

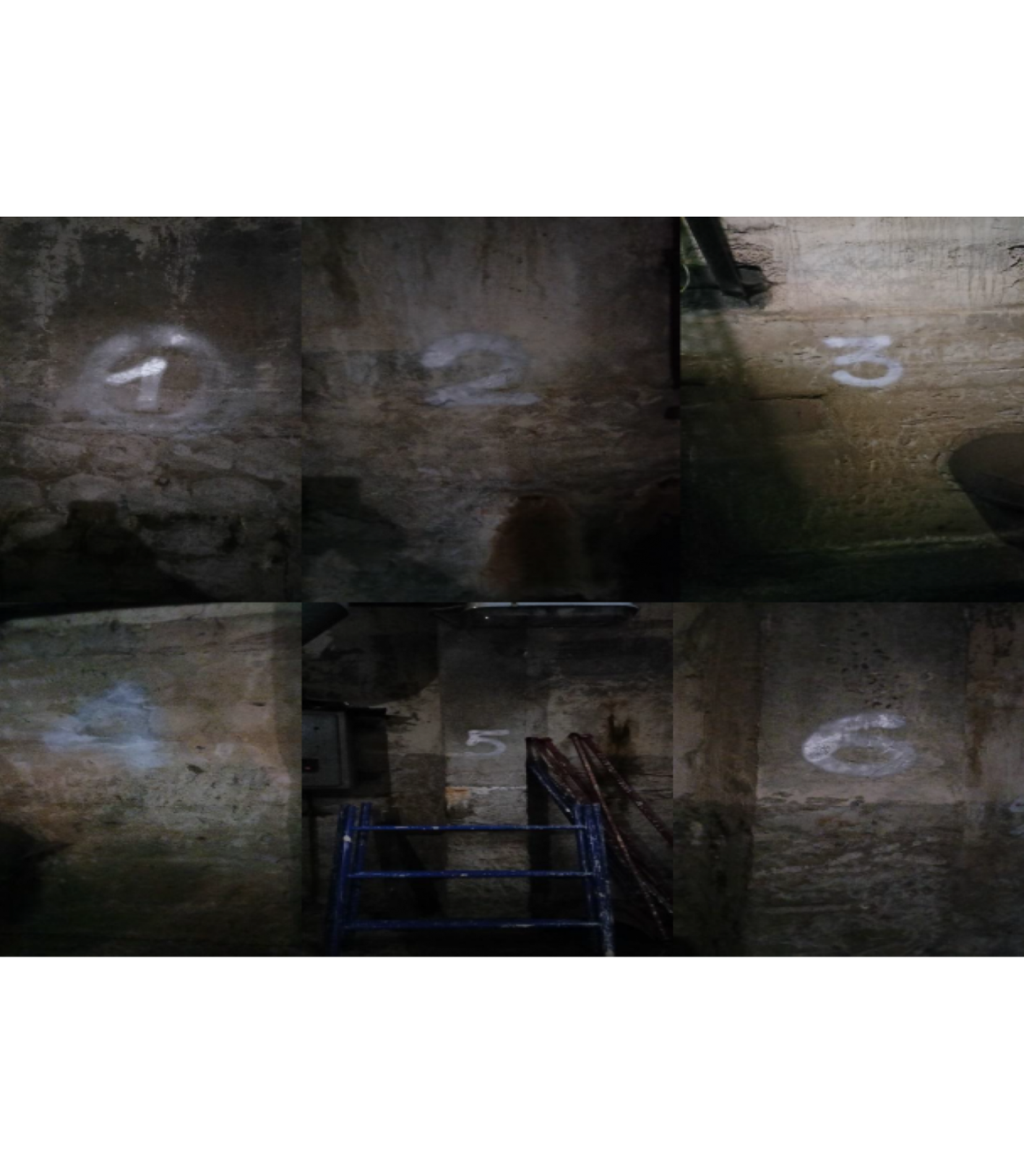

• Фотофиксация дефектов и повреждений;
• Составление схемы и ведомости дефектов;
• Сбор фактических и прогнозируемых нагрузок и воздействий, условий эксплуатации;
• Определение фактических характеристик материалов отделки помещений и покрытия кровли.
• Определение видов и состава работ детального (инструментального) обследования (уточнение схем мест выработок, вскрытия, зондирования;
• Предварительная оценка технического состояния конструкций по внешним признакам.

Детальное (инструментальное) обследование:

• Работы по обмеру необходимых геометрических параметров обследуемого объекта и несущих конструкций, фактических сечений несущих конструкций, их элементов и узлов;
• Детальное инструментальное обследование всех строительных конструкций с выявлением дефектов и повреждений, с замером геометрических параметров дефектов и повреждений.
• Проверка наличия характерных деформаций (прогибы, крены, перекосы и т.д.);
• Определение фактических прочностных характеристик бетона и кирпича неразрушающими методами.
• Примечание: Необходимости в откопке шурфов не выявлено в связи с тем, что обследуемые фундаменты оборудования передают нагрузку на днище опускного колодца, а не на основание. Требования ГОСТ 31937-2011 касающиеся откопки шурфов относятся к п.5.2 обследование технического состояния оснований и фундаментов.

Камеральные работы

•  Составление схем и ведомостей выявленных дефектов и повреждений конструкций с указанием мест, характера и геометрических параметров дефектов и повреждений;
• Установление механизмов образования и роста обнаруженных дефектов и повреждений;
•  Оформление фотоматериалов по результатам обследования;
• Оформление протоколов по результатам неразрушающего контроля конструкций;
• Анализ наличия характерных деформаций (прогибы, крены, перекосы и т.д.).
• Разработка рекомендаций по реконструкции и дальнейшей безопасной эксплуатации здания;
• Оформление чертежей и схем в формате AutoCad.

Оформление отчёта по результатам технического обследования в составе:

• Данные об имеющейся проектной, исполнительной и эксплуатационной технической документации;
• Данные по фактическим нагрузкам и воздействиям (в исходных данных);
• Обмерные чертежи (имеются в исходных данных);
• Ведомости и схемы дефектов, деформаций и повреждений конструкций (в исходных данных);
• Результаты натурных исследований и испытаний;
• Результаты физико-механических и ультразвуковых испытаний образцов материалов (при необходимости);
• Результаты анализа дефектов, деформаций и повреждений конструкций, в т.ч. заключение о факторах, влияющих на появление всех дефектов;
• Выводы о состоянии конструкций и их пригодности к дальнейшей эксплуатации и размещения необходимого оборудования. Выводы о категории технического состояния конструкции и здания в целом;
• Рекомендации по дальнейшей эксплуатации и проведению работ по усилению работ по реконструкции, в т.ч. усилению существующих конструкций (при необходимости);
• Данные об имеющейся проектной, исполнительной и эксплуатационной технической документации;
• Данные по фактическим нагрузкам и воздействиям (в исходных данных);
• Обмерные чертежи (имеются в исходных данных);
• Ведомости и схемы дефектов, деформаций и повреждений конструкций (в исходных данных);
• Результаты натурных исследований и испытаний;
• Результаты физико-механических и ультразвуковых испытаний образцов материалов (при необходимости);
• Результаты анализа дефектов, деформаций и повреждений конструкций, в т.ч. заключение о факторах, влияющих на появление всех дефектов;
• Выводы о состоянии конструкций и их пригодности к дальнейшей эксплуатации и размещения необходимого оборудования.
• Выводы о категории технического состояния конструкции и здания в целом;
• Рекомендации по дальнейшей эксплуатации и проведению работ по усилению работ по реконструкции, в т.ч. усилению существующих конструкций (при необходимости);
